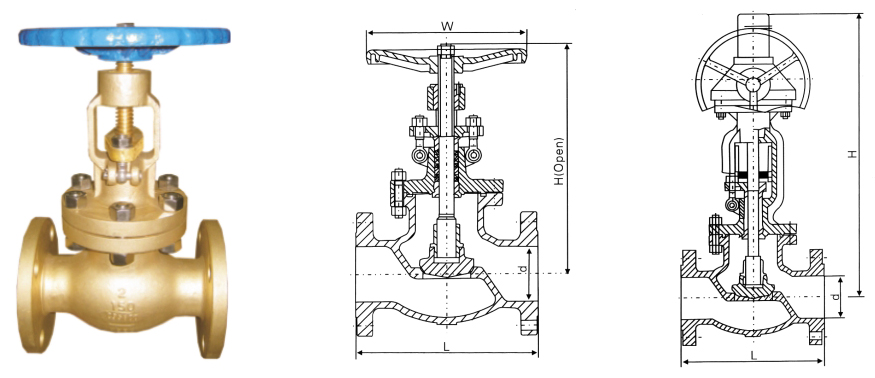

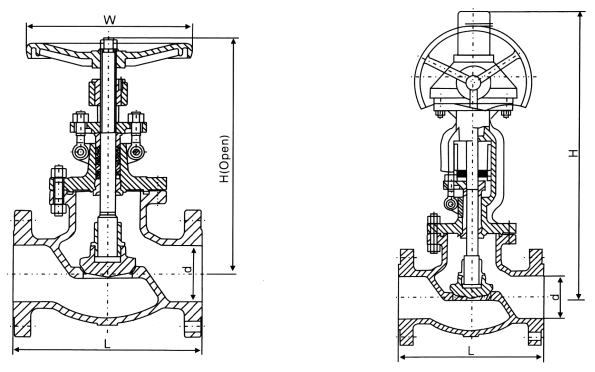

磅级 Class |
口径 | 尺寸(mm | 重量(Kg) | |||||||||
NPS | DN | L | d | H | H1 | W | W1 | 手轮 | 传动装置 | |||
RF | RTJ | BW | ||||||||||
150 | 1/2 | 15 | 108 | 119 | 108 | 13 | 182 | 100 | _ | 3 | ||
3/4 | 20 | 117 | 130 | 117 | 19 | 193 | 100 | -- | 4 | 一 | ||
1 | 25 | 127 | 140 | 127 | 25 | 217 | 100 | 5 | ||||
114 | 32 | 140 | 152 | 140 | 32 | 235 | 135 | 一 | 8 | |||
11/2 | 40 | 165 | 178 | 165 | 38 | 258 | 135 | 9 | ||||
2 | 50 | 203 | 216 | 203 | 51 | 330 | 200 | 19 | ||||
21/2 | 65 | 216 | 229 | 216 | 64 | 360 | 250 | 27 | ||||
3 | 80 | 241 | 254 | 241 | 76 | 390 | 280 | 36 | ||||
4 | 100 | 292 | 305 | 292 | 102 | 445 | 300 | - | 53 | |||
5 | 125 | 356 | 369 | 356 | 127 | 480 | 350 | 75 | ||||
6 | 150 | 406 | 419 | 406 | 152 | 520 | 556 | 350 | 310 | 94 | 126 | |
8 | 200 | 495 | 508 | 495 | 203 | 600 | 658 | 400 | 310 | 148 | 180 | |
10 | 250 | 622 | 635 | 622 | 254 | 770 | 805 | 450 | 460 | 242 | 291 | |
12 | 300 | 698 | 711 | 698 | 305 | 880 | 955 | 500 | 460 | 438 | 480 |
磅级 Class |
口径 | 尺寸(mm) | 重量(Kg) | |||||||||
NPS | DN | L | d | H | H1 | W | W1 | 手轮 | 传动装置 | |||
RF | RTJ | BW | ||||||||||
300 | 1/2 | 15 | 152 | 164 | 152 | 13 | 185 | 100 | 5 | |||
3/4 | 20 | 178 | 191 | 178 | 19 | 195 | 100 | 7 | ||||
1 | 25 | 203 | 216 | 203 | 25 | 220 | 135 | 10 | ||||
114 | 32 | 216 | 229 | 216 | 32 | 240 | 135 | 14 | ||||
11/2 | 40 | 229 | 241 | 229 | 38 | 260 | 160 | 19 | ||||
2 | 50 | 267 | 283 | 267 | 51 | 385 | 200 | 25 | ||||
21/2 | 65 | 292 | 308 | 292 | 64 | 420 | 200 | 42 | ||||
3 | 80 | 318 | 333 | 318 | 76 | 440 | 280 | 46 | ||||
4 | 100 | 356 | 371 | 356 | 102 | 515 | 350 | 74 | ||||
5 | 125 | 400 | 416 | 400 | 127 | 580 | 350 | 111 | ||||
6 | 150 | 444 | 460 | 444 | 152 | 660 | 690 | 400 | 310 | 165 | 195 | |
8 | 200 | 559 | 575 | 559 | 203 | 900 | 950 | 550 | 460 | 275 | 327 | |
10 | 250 | 622 | 638 | 622 | 254 | 950 | 990 | 600 | 460 | 400 | 452 | |
12 | 300 | 711 | 727 | 711 | 305 | 1030 | 1080 | 700 | 460 | 624 | 725 |
