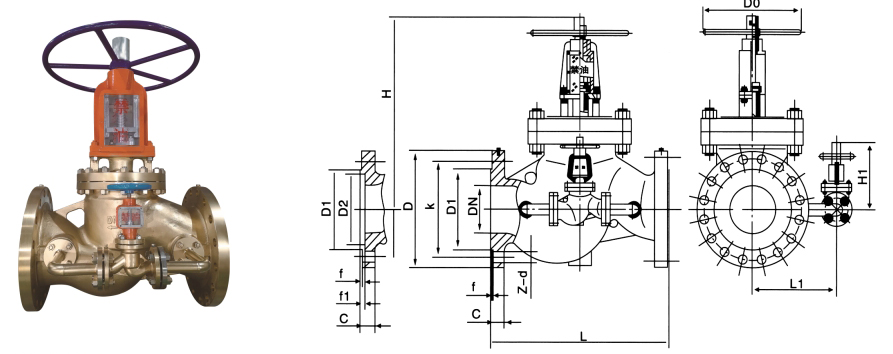

主要外形及连接尺寸
Jyu41W-16T(P)型氧气专用截止阀
公称直径
DN(mm)		 DO D D1 K L L1 1 C H H1 Z-d
250 640 405 320 355 650 350 3 30 975 310 12-Φ25
300 720 460 375 410 750 400 4 30 1115 328 12-Φ25
350 720 520 435 470 850 430 4 34 1225 328 16-Φ25
400 720 580 485 525 950 460 4 36 1250 328 16-Φ30

Jyu41W-25T(P)型氧气专用截止阀
公称直径
DN(mm)		 DO D D1 K L L1 H H1 　f C Z-d
250 640 425 332 370 650 350 975 310 3 36 12-Φ30
300 720 485 390 430 750 400 1115 328 4 40 16-Φ30
350 720 550 448 490 850 430 1225 328 4 44 16-Φ34
400 720 610 505 550 950 460 1250 328 4 48 16-Φ34

Jyu41W-40T(P)型氧气专用截止阀
公称直径
DN(mm)		 DO D D1 D2 K L L1 H H1 f f1 C Z-d
250 640 445 345 313 385 650 350 975 310 3 4.5 42 12-Φ34
300 720 510 408 364 450 750 400 1115 328 4  4.5 46 16-Φ34
350 720 570 465 422 510 850 430 1225 328 4 5 52 16-Φ34
400 720 655 535 474 585 950 460 1250 328 4 5 58 16-Φ41

Jyu41W-16T(P)型氧气专用截止阀
公称直径
DN(mm)		 DO D D1 K L L1 f C H H1 Z-d
450 800 640 545 585 1050 560 4 40 1265 360 20-Φ30
500 1000 705 608 650 1150 580 4 44 1320 450 20-Φ34
600 1200 840 718 770 1350 600 5 48 1450 560 20-Φ41

Jyu41W-25T(P)型氧气专用截止阀
公称直径
DN(mm)		 DO D D1 K L L1 H H1 　f C Z-d
450 800 660 555 600 1050 560 1265 360 4 50 20-Φ34
500 1000 730 610 660 1150 580 1320 450 4 52 20-Φ41
600 1200 840 718 770 1350 600 1450 560 5 56 20-Φ41

Jyu41W-40T(P)型锥齿轮氧气专用截止阀
公称直径
DN(mm)		 DO D D1 D2 K L L1 H H1 f f1 C Z-d
450 800 680 560 524 610 1050 560 1265 360 4 5 60 20-Φ41
500 1000 755 612 576 670 1150 580 1320 450 4 5 62 20-Φ48
600 1200 890 730 678 795 1350 600 1450 560 5 6 62 20-Φ54
