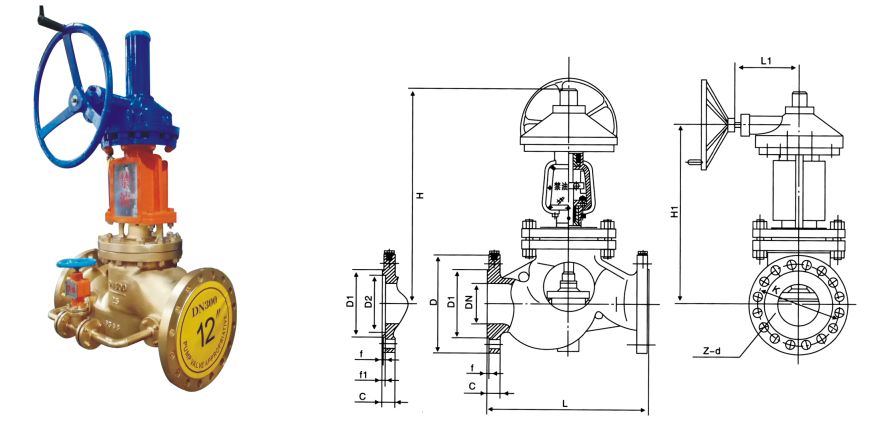

主要外形及连接尺寸
Jy541W-□T(P)型锥齿轮氧气专用截止阀
公称压力
MPa+A2:N23		 公称直径
DN(mm)		 D D1 D2 K L L1 f f1 C Z-d H H1
1.6 50 160 100 　 125 230 170 3 　 16 4-Φ18 550 475
65 180 120 　 145 290 170 3 　 18 4-Φ18 650 565
80 195 135 　 160 310 170 3 　 20 8-Φ18 690 615
100 215 155 　 180 350 170 3 　 20 8-Φ18 750 665
125 245 185 　 210 400 170 3 　 22 8-Φ18 800 715
150 280 210 　 240 480 233 3 　 24 8-Φ23 910 810
200 335 265 　 295 600 233 3 　 26 12-Φ23 1000 850
2.5 50 160 100 　 125 230 170 3 　 20 4-Φ18 550 475
65 180 120 　 145 290 170 3 　 22 8-Φ18 650 565
80 195 135 　 160 310 170 3 　 22 8-Φ18 690 615
100 230 160 　 190 350 170 3 　 24 8-Φ23 750 665
125 270 188 　 220 400 170 3 　 28 8-Φ25 800 715
150 300 218 　 250 480 233 3 　 30 8-Φ25 910 810
200 360 278 　 310 600 233 3 　 34 12-Φ25 1000 850
4.0 50 160 100 88 125 230 170 3 4 20 4-Φ18 550 475
65 180 120 110 145 290 170 3 4 22 8-Φ18 650 565
80 195 135 121 160 310 170 3 4 22 8-Φ18 690 615
100 230 160 150 190 350 170 3 4.5 24 8-Φ23 750 665
125 270 188 176 220 400 170 3 4.5 28 8-Φ25 800 715
150 300 218 204 250 480 233 3 4.5 30 8-Φ25 910 810
200 375 282 260 320 600 233 3 4.5 38 12-Φ30 1000 850
