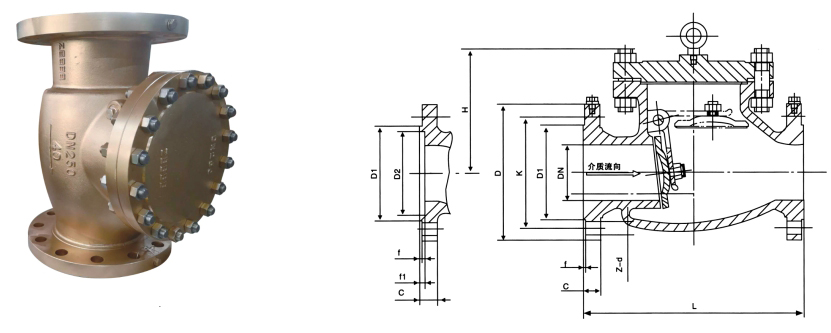

Hy41F(W)-T(P)型氧气专用止回阀
公称压力
MPa		 公称直径
DN(mm)		 D D1 D2 K L f f1 C Z-d H
1.6 15 95 45 　 65 130 2 　 14 4-Φ14 75
20 105 55 　 75 150 2 　 14 4-Φ14 95
25 115 65 　 85 160 2 　 14 4-Φ14 100
32 135 78 　 100 180 2 　 16 4-Φ18 110
40 145 85 　 110 200 3 　 16 4-Φ18 120
50 160 100 　 125 230 3 　 16 4-Φ18 135
65 180 120 　 145 290 3 　 18 4-Φ18 175
80 195 135 　 160 310 3 　 20 8-Φ18 180
100 215 155 　 180 350 3 　 20 8-Φ18 215
125 245 185 　 210 400 3 　 22 8-Φ18 240
150 280 210 　 240 480 3 　 24 8-Φ23 325
200 335 265 　 295 550 3 　 26 12-Φ23 385

公称压力
MPa		 公称直径
DN(mm)		 D D1 D2 K L f f1 C Z-d H
1.6 250 405 320 　 355 650 3 　 30 12-Φ25 430
300 460 375 　 410 750 4 　 30 12-Φ25 490
350 520 435 　 470 850 4 　 34 16-Φ25 560
400 580 485 　 525 950 4 　 36 16-Φ30 630
450 640 545 　 585 1050 4 　 40 20-Φ30 710
500 705 608 　 650 1150 4 　 44 20-Φ34 800
600 840 718 　 770 1350 5 　 48 20-Φ41 890
2.5 15 95 45 　 65 130 2 　 16 4-Φ14 75
20 105 55 　 75 150 2 　 16 4-Φ14 95
25 115 65 　 85 160 2 　 16 4-Φ14 100
32 135 78 　 100 180 2 　 18 4-Φ18 110
40 145 85 　 110 200 3 　 18 4-Φ18 120
50 160 100 　 125 230 3 　 20 4-Φ18 135
65 180 120 　 145 290 3 　 22 8-Φ18 175
80 195 135 　 160 310 3 　 22 8-Φ18 185
100 230 160 　 190 350 3 　 24 8-Φ23 215
125 270 188 　 220 400 3 　 28 8-Φ25 240
150 300 218 　 250 480 3 　 30 8-Φ25 325
200 360 278 　 310 550 3 　 34 12-Φ25 385
250 425 332 　 370 650 3 　 36 12-Φ30 430
300 485 390 　 430 750 4 　 40 16-Φ30 490
350 550 448 　 490 850 4 　 44 16-Φ34 560
400 610 505 　 550 950 4 　 48 16-Φ34 630

公称压力
MPa		 公称直径
DN(mm)		 D D1 D2 K L 　 f1 C Z-d H
2.5 450 660 555 1 600 1050 4 1 50 20-Φ34 710
500 730 610 　 660 1150 4 　 52 20-Φ41 800
600 840 718 　 770 1350 5 　 56 20-Φ41 890
4.0 15 95 45 40 65 130 2 4 16 4-Φ14 75
20 105 55 51 75 150 2 4 16 4-Φ14 95
25 115 65 58 85 160 2 4 16 4-Φ14 100
32 135 78 66 100 180 2 4 18 4-Φ18 110
40 145 85 76 110 200 3 4 18 4-Φ18 120
50 160 100 88 125 230 3 4 20 4-Φ18 135
65 180 120 110 145 390 3 4 22 8-Φ18 175
80 195 135 121 160 310 3 4 22 8-Φ18 185
100 230 160 150 190 350 3 4.5 24 8-Φ23 215
125 270 188 176 220 400 3 4.5 28 8-Φ25 240
150 300 218 204 250 480 3 4.5 30 8-Φ25 325
200 375 282 260 320 550 3 4.5 38 12-Φ30 385
250 445 345 313 385 650 3 4.5 42 12-Φ34 430
300 510 408 364 450 750 4 4.5 46 16-Φ34 490
350 570 465 422 510 850 4 5 52 16-Φ34 560
400 655 535 474 585 950 4 5 58 16-Φ41 630
450 680 560 524 610 1050 4 5 60 20-Φ41 710
500 755 612 576 670 1150 4 5 62 20-Φ48 800
600 890 730 678 795 1350 5 6 62 20-Φ54 890
