产品用途及特点
本公司生产的全铜氧气过滤器适用于过滤气体中的固态杂质起到净化介质、保护管道阀门、设备等。氧气过滤器是专为氧气管网设计的一种特殊过滤器。在制造过程中经特殊工艺处理。该系列产品也适用于氯气、空气、氯气等气体。过滤液体中的固体杂质也可用该系列产品。
主要零件材料
| 零件名称 |
材料 |
| 壳体 |
16-4硅黄铜 |
| 滤网 |
铜合金 |
| 衬圈 |
黄铜 |
| 垫圈 |
聚四氟乙烯 |
主要性能规范(YGY-40T)
| 公称压力MPa |
1.6 |
2.5 |
4.0 |
| 水压强度试骏压力MPa |
2.4 |
3.75 |
6.0 |
| 水压密封试验压力MPa |
1.76 |
2.75 |
4.4 |
| 气压强度试验压力MPa |
1.76 |
2.75 |
4.4 |
| 气压密封试验压力MPa |
1.76 |
2.75 |
4.4 |
| ******工作压力MPa |
1.6 |
2.5 |
4.0 |
| 工作温度 |
-20~150℃ |
| 适用介质 |
氧气、氮气、空气等 |

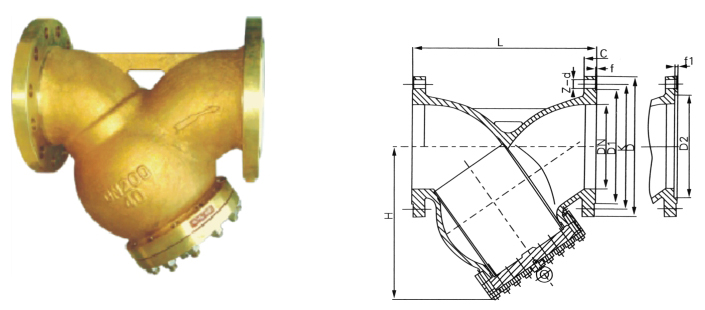

主要外形尺寸和连接尺寸
公称压力
MPa |
公称直径
DN(mm) |
D |
D1 |
D2 |
K |
L |
H |
C |
f |
f1 |
z-d |
| 4.0 |
100 |
230 |
160 |
150 |
190 |
345 |
272 |
24 |
3 |
4.5 |
8-Φ23 |
| 125 |
270 |
188 |
176 |
220 |
400 |
290 |
28 |
3 |
4.5 |
8-Φ25 |
| 200 |
375 |
282 |
260 |
320 |
533 |
440 |
38 |
3 |
4.5 |
12-Φ30 |
| 250 |
445 |
345 |
313 |
385 |
580 |
600 |
42 |
3 |
4.5 |
12-Φ34 |
| 300 |
510 |
408 |
364 |
450 |
705 |
610 |
46 |
4 |
4.5 |
16-Φ34 |
| 400 |
655 |
535 |
474 |
585 |
850 |
700 |
58 |
4 |
5 |
16-Φ41 |
