公称压力MPa | 1.6 | 2.5 | 4.0 | |||||||||||
水压强度试骏压力MPa | 2.4 | 3.75 | 6.0 | |||||||||||
水压密封试验压力MPa | 1.76 | 2.75 | 4.4 | |||||||||||
气压强度试验压力MPa | 1.76 | 2.75 | 4.4 | |||||||||||
气压密封试验压力MPa | 1.76 | 2.75 | 4.4 | |||||||||||
******工作压力MPa | 1.6 | 2.5 | 4.0 | |||||||||||
工作温度 | -20~150℃ | |||||||||||||
适用介质 | 氧气、氨气、空气等 |
零件名称 | 壳体 | 分流锥 | 滤网 | 衬圈 | 垫圈 | |||||||||
材料 | 不锈钢 | 黄铜 | 铜合金不锈钢 | 黄铜 | 聚四氟乙烯 |
公称压力 MPa |
公称通径 DN(mm) |

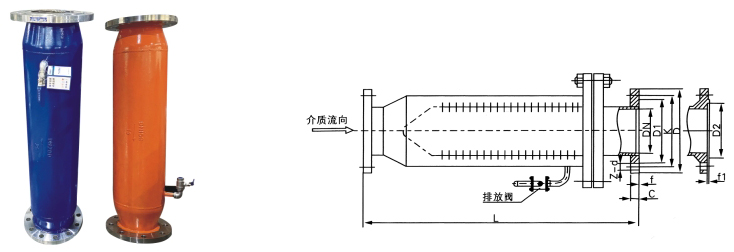

D | D1 | K | L | H | f | Z-d | ||||||
1.6 | 40 | 145 | 85 | 110 | 450 | 16 | 3 | 4-Φ18 | ||||||
50 | 160 | 100 | 125 | 510 | 16 | 3 | 4-Φ18 | |||||||
65 | 180 | 120 | 145 | 600 | 18 | 3 | 4-Φ18 | |||||||
80 | 195 | 135 | 160 | 620 | 20 | 3 | 8-Φ18 | |||||||
100 | 215 | 155 | 180 | 720 | 20 | 3 | 8-Φ18 | |||||||
125 | 245 | 185 | 210 | 820 | 22 | 3 | 8-Φ18 | |||||||
150 | 280 | 210 | 240 | 920 | 24 | 3 | 8-Φ23 | |||||||
200 | 335 | 265 | 295 | 1200 | 26 | 3 | 12-Φ23 | |||||||
250 | 405 | 320 | 355 | 1650 | 30 | 3 | 12-Φ25 | |||||||
300 | 460 | 375 | 410 | 1700 | 30 | 4 | 12-Φ25 | |||||||
350 | 520 | 435 | 470 | 1800 | 34 | 4 | 16-Φ25 | |||||||
400 | 580 | 485 | 525 | 2100 | 36 | 4 | 16-Φ30 |
公称压力 MPa |
公称通径 DN(mm) |
D | D1 | D2 | K | L | C | f1 | Z-d | |
2.5 | 40 | 145 | 85 | 110 | 450 | 18 | 3 | 4-Φ18 | ||
50 | 160 | 100 | 125 | 500 | 20 | 3 | 4-Φ18 | |||
65 | 180 | 120 | 145 | 600 | 22 | 3 | 8-Φ18 | |||
80 | 195 | 135 | 160 | 640 | 22 | 3 | 8-Φ18 | |||
100 | 230 | 160 | 190 | 770 | 24 | 3 | 8-Φ23 | |||
125 | 270 | 188 | 220 | 900 | 28 | 8 | 8-Φ25 | |||
150 | 300 | 218 | 250 | 1000 | 30 | 3 | 8-Φ25 | |||
200 | 360 | 278 | 310 | 1250 | 34 | 3 | 12-Φ25 | |||
250 | 425 | 332 | 370 | 1600 | 36 | S | 12-Φ30 | |||
300 | 485 | 390 | 430 | 1900 | 40 | 4 | 16-Φ30 | |||
350 | 550 | 448 | 490 | 2200 | 41 | 4 | 16-Φ34 | |||
400 | 610 | 505 | 550 | 2400 | 48 | 4 | 16-Φ34 | |||
4.0 | 40 | 145 | 85 | 76 | 110 | 460 | 18 | 3 | 4 | 4-Φ18 |
50 | 160 | 100 | 88 | 125 | 500 | 20 | 3 | 4 | 4-Φ18 | |
65 | 180 | 120 | 110 | 145 | 600 | 22 | 3 | 4 | 8-Φ18 | |
80 | 195 | 135 | 121 | 160 | 640 | 22 | 3 | 4 | 8-Φ18 | |
100 | 230 | 160 | 150 | 190 | 770 | 24 | 3 | 4.5 | 8-Φ23 | |
125 | 270 | 188 | 176 | 220 | 900 | 28 | 4.5 | 8-Φ25 | ||
150 | 300 | 218 | 204 | 250 | 1000 | 30 | 4.5 | 8-Φ25 | ||
200 | 375 | 282 | 260 | 320 | 1250 | 38 | 4.5 | 12-Φ30 | ||
250 | 445 | 345 | 313 | 385 | 1600 | 42 | 3 | 4.5 | 12-Φ34 | |
300 | 510 | 408 | 364 | 450 | 1900 | 46 | 4 | 4.5 | 16-Φ34 | |
350 | 570 | 465 | 422 | 510 | 2200 | 52 | 5 | 16-Φ34 | ||
400 | 655 | 535 | 474 | 585 | 2400 | 58 | 6 | 16-Φ41 |
