产品用途及特点
低温截止阀主要用于管道系统在低温状态下对液氧、液氮等介质的截断或接通。该系列产品的特点:
D阀门的流道为大圆狐过渡流线型,使介质在流道中的阻力较小;2填料密封有双填料、单填料两种形式可使用在不同的场合双填料能有效地防止冷损,从而使密封效果得到加强,保证介质不外漏,并使手轮处于常温下,启闭灵活。
3低温截止阀适用于低温液体贮存设备的管理系统,具有开关灵活、密封可靠的特点,也可用于其他低温和深冷介质的管理系统。
主要性能规范
公称压力MPa |
1.6 |
2.5 |
4.0 |
水压强度试骏压力MPa |
2.4 |
3.75 |
6.0 |
水压密封试验压力MPa |
1.76 |
2.75 |
4.4 |
气压强度试验压力MPa |
1.76 |
2.75 |
4.4 |
气压密封试验压力MPa |
1.76 |
2.75 |
4.4 |
******工作压力MPa |
1.6 |
2.5 |
4.0 |
工作温度 |
-196~+40℃ |
适用介质 |
液氧、液氮等 |
主要零件材料
零件名称 |
阀体 |
阀盖 |
阀瓣 |
阀杆 |
手轮 |
垫片、填料 |
材料 |
不锈钢 |
不锈钢 |
铸钢 |
聚四氟乙烯 |

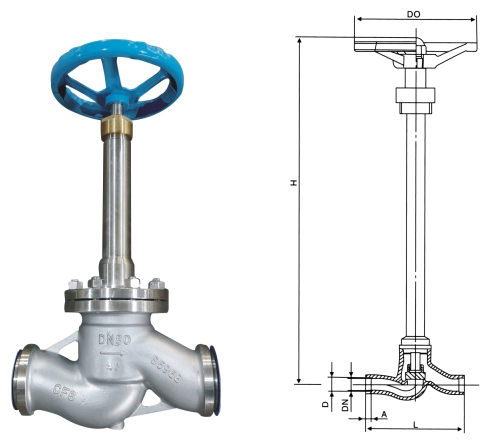

主要外形尺寸和连接尺寸
公称压力
MPa |
公称直径
DN(mm) |
DO |
D |
A |
L |
H |
4.0 |
15 |
65 |
18.5 |
10 |
100 |
210 |
248 |
300 |
20 |
120 |
25.5 |
10 |
125 |
240 |
296 |
340 |
25 |
120 |
28.5 |
10 |
125 |
240 |
296 |
340 |
32 |
140 |
38.5 |
15 |
160 |
315 |
439 |
435 |
40 |
140 |
45.5 |
15 |
160 |
315 |
439 |
435 |
50 |
200 |
57.5 |
20 |
180 |
360 |
460 |
460 |
65 |
200 |
70.5 |
20 |
200 |
360 |
460 |
460 |
80 |
240 |
89.5 |
30 |
220 |
390 |
500 |
500 |
100 |
240 |
108.5 |
30 |
240 |
390 |
500 |
500 |
