性能规范
公称压力（Mpa) 公称通径(mm) 适用介质
0.6 15~150 海水、淡水、滑油、燃油和t≤250℃蒸汽
1.0 65~150
1.6 65~150
2.5 15~125

主要零部件材质
零件名称 材料
名称 牌号
阀体、阀盖、阀盘 铸锡青铜 ACuSn5Zn5
阀杆 铝青铜 QAI9-2

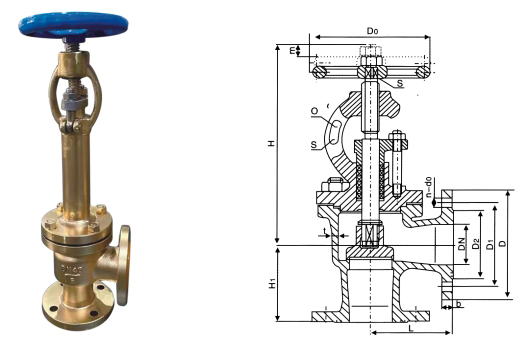

PN1.0、1.6、2.5MPa的A型B型的基本尺寸
公称
压力
PN
(MPa)		 公称
通径
DN
(mm)		 结构尺寸 壁厚8 法兰 螺栓 手轮 升程 参考重量
(kg)
L H= H
A型 B型 A型 B型 B型 D Di D2 do b n个 Th, Do S A型 B型
1.0
MPa		 65 290 115 310 277 115 6 155 123 104 15 14 6 M14 140 12 17 14.6 12.6
80 310 125 345 304 125 6 170 138 118 15 14 8 M14 160 14 20 18.9 17.1
100 350 150 374 325 135 6 190 158 138 15 14 8 M14 180 14 25 28.1 23.2
125 400 175 426 372 155 7 215 183 164 15 14 10 M14 200 17 32 38.0 35.2
150 480 180 487 415 160 7 240 208 190 15 14 12 M14 200 17 38 55.8 47.9
1.6
MPa		 125 400 175 465 405 155 7 225 187 168 17 17 10 M16 250 22 32 53.3 45.1
150 480 180 524 457 160 8 255 217 196 17 19 12 M16 280 24 38 62.6 58.3
2.5
MPa		 20 150 75 217 203 75 5 95 68 48 13 12 4 M12 80 8 7 4.6 4.4
25 160 80 217 203 80 5 105 73 56 13 13 4 M12 80 8 7 5.1 5.0
32 180 85 236 216 85 5 115 83 64 15 13 6 M14 100 9 9 6.3 6.3
40 200 90 260 236 90 5 125 93 74 15 14 6 M14 120 11 11 8.5 7.7
50 230 95 288 258 95 6 135 103 84 15 14 6 M14 140 12 14 10.9 10.3
65 290 115 334 301 115 7 170 132 110 17 17 8 M16 160 14 17 17.9 15.9
80 310 125 362 321 125 7 185 147 126 17 19 8 M16 200 17 20 25.4 23.5
100 350 135 417 368 135 8 205 167 146 17 19 10 M16 250 22 25 37.6 32.8
125 400 155 481 421 155 9 240 196 172 21 21 10 M20 280 24 32 65.4 52.6
