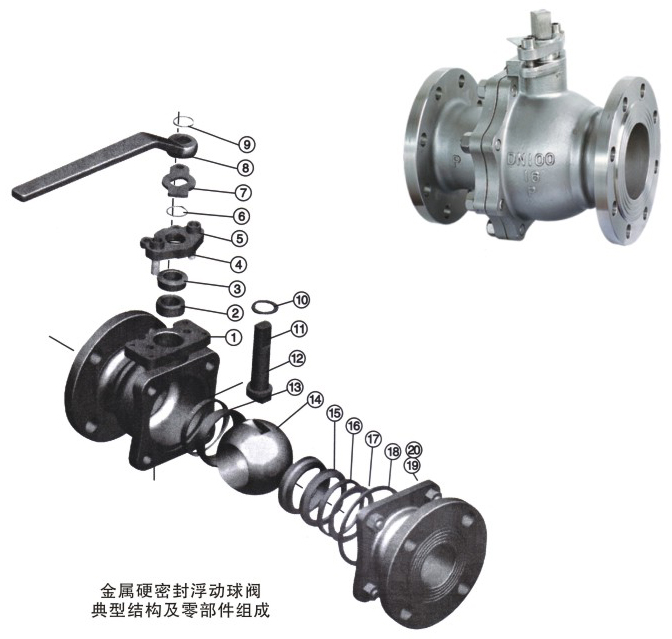

序号 零件名称 序号 零件名称
1 阀杆孔 11 阀杆
2 填料 12 阀座密封垫
3 填料压套 13 阀座
4 填料压板 14 球体
5 螺钉 15 压圈
6 挡圈 16 碟簧
7 定位片 17 垫片
8 扳手 18 阀盖
9 挡圈 19 1螺柱
10 1上密封垫 20 螺母

Q41Y硬密封球阀主要外形尺寸（GB规格）
公称压力
PN(MPa)		 公称通径
DN(mm)		 尺  寸(mm)
L D D1 D2 b-f Z-pd H Do
1.6MPa 15 130 95 65 45 14-2 4-14 60 108
20 140 105 75 55 14-2 4-14 64 120
25 150 115 85 65 16-2 4-14 90 165
32 165 135 100 78 18-2 4-18 105 180
40 180 145 110 85 16-3 4-18 150 240
50 200 160 125 100 16-3 4-18 190 240
65 220 180 145 120 18-3 4-18 195 320
80 250 195 160 135 20-3 8-18 215 350
100 280 215 180 155 20-3 8-18 250 400
125 320 245 210 185 22-3 8-18 280 500
150 360 280 240 210 24-3 8-23 320 600
200 400 335 295 265 26-3 12-23 370 800

主要外形和连接尺寸
Q41Y硬密封球阀主要外形尺寸（GB规格）
公称压力
PN(MPa)		 公称通径
DN(mm)		 尺 寸(mm)
L D D1 D2 b-f Z-pd H Do
2.5MPa 15 130 95 65 45 14-2 4-14 60 108
20 140 105 75 55 14-2 4-14 64 120
25 150 115 85 65 16-2 4-14 90 165
32 165 135 100 78 18-2 4-18 105 180
40 180 145 110 85 16-3 4-18 160 240
50 200 160 125 100 20-3 4-18 205 270
65 220 180 145 120 22-3 8-18 215 350
80 250 195 160 135 22-3 8-18 230 400
100 280 230 190 160 24-3 8-23 270 500
125 320 270 220 188 28-3 8-25 300 600
15G 360 300 250 218 30-3 8-25 340 900
200 400 360 310 278 34-3 12-25 400 1100
4.0MPa 15 130 95 65 45 16-2 4-14 40 60
20 140 105 75 55 16-2 4-14 51 65
25 150 115 85 65 18-2 4-14 58 90
32 180 135 100 78 18-3 4-18 66 105
40 200 145 110 85 20-3 4-18 76 170
50 220 160 125 100 20-3 4-18 88 230
65 250 180 145 120 22-3 8-18 110 250
80 280 195 160 135 22-3 8-18 121 250
100 320 230 190 160 24-3 8-23 150 295
125 400 270 220 188 28-3 8-25 176 330
150 400 300 250 218 30-3 8-25 204 375
200 502 375 320 282 38-3 12-30 260 440
6.4MPa 15 140 105 75 55 18-2 4-14 60 40
20 160 125 90 68 20-2 4-18 65 51
25 180 135 100 78 22-2 4-18 90 58
32 200 150 110 82 24-2 4-23 105 66
40 220 165 125 95 24-3 4-23 170 76
50 250 175 135 105 26-3 4-23 230 88
65 280 200 160 130 28-3 8-23 250 110
80 320 210 170 140 30-3 8-23 295 121
100 360 250 200 168 32-3 8-25 330 150
125 400 295 240 202 36-3 8-30 475 178
150 500 340 280 240 38-3 8-34 650 204
200 600 405 345 300 44-3 12-34 990 280
